第二節 EAN 8 碼 / EAN 13 碼
|
EAN碼的全名為歐洲商品條碼(European Article Number)，源於西元1977年，由歐洲十二個工業國家所共同發展出來的一種條碼。目前已成為一種國際性的條碼系統。EAN條碼系統的管理是由國際商品條碼總會(International Article Numbering Association)負責各會員國的國家代表號碼之分配與授權，再由各會員國的商品條碼專責機構，對其國內的制造商、批發商、零售商等授予廠商代表號碼。目前已有30多個國家加盟EAN。
EAN碼具有以下特性：
只能儲存數字。可雙向掃瞄處理，即條碼可由左至右或由右至左掃瞄。須有一檢查碼，以防讀取資料的錯誤情形發生，位於EAN碼中的最右邊處。具有左護線、中線及右護線，以分隔條碼上的不同部分與擷取適當的安全空間來處理。條碼長度一定，較欠缺彈性，但經由適當的管道，可使其通用於世界各國。
依結構的不同，可區分為：EAN-13碼：由13個數字組成，為EAN的標準編碼型式。EAN- 8碼：由8個數字組成，屬EAN的簡易編碼型式。
進一步介紹EAN標準碼(EAN-13碼)和EAN縮短碼(EAN-8碼)的結構與編碼方式。
|
EAN13碼
|
|

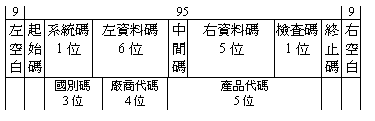

標準碼共13位數，系由「國家代碼」3位數，「廠商代碼」4位數，「產品代碼」5位數，以及「檢查碼」1位數組成。其排列如下：
EAN-13碼的結構與編碼方式如圖所示，包括：
-
國家號碼由國際商品條碼總會授權，我國的「國家號碼」為「471」，凡由我國核發的號碼，均須冠上「471」為字頭，以別於其他國家。
-
廠商代碼由中華民國商品條碼策進會核發給申請廠商，占四個碼，代表申請廠商的號碼。
-
產品代碼占五個碼，系代表單項產品的號碼，由廠商自由編定。
-
檢查碼占一個碼，系為防止條碼掃瞄器誤讀的自我檢查。

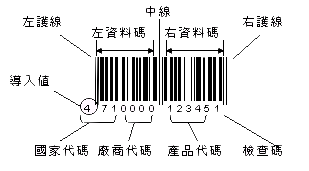

圖 EAN-13碼的結構與編碼方式
|
|
EAN-13碼的編碼方式如下：
-
導入值：為EAN-13的最左邊第一個數字，即國家代碼的第一碼，是不用條碼符號表示的，其功能僅做為左資料碼的編碼設定之用。
-
左護線：為輔助碼，不代表任何資料，列印長度較一般資料長，邏輯型態為101，其中1代表細黑，0代表細白。
-
左資料碼：即左護線和中線間的條碼部分，共有六個數字資料，其編碼方式取決於導入值之大小，規則如表所示：
表 EAN-13碼左資料碼編碼規則
|
導入值
|
編碼方式
|
導入值
|
編碼方式
|
|
1
|
AAAAAA
|
6
|
ABBBAA
|
|
2
|
AABABB
|
7
|
ABABAB
|
|
3
|
AABBAB
|
8
|
ABABBA
|
|
4
|
ABAABB
|
9
|
ABBABA
|
|
5
|
ABBAAB
|
|
|
表 EAN-13碼左資料碼邏輯值
|
|
|
A類編碼原則
|
B類編碼原則
|
|
字碼
|
值
|
邏輯值
|
邏輯值
|
|
0
|
0
|
0001101
|
0100111
|
|
1
|
1
|
0011001
|
0110011
|
|
2
|
2
|
0010011
|
0011011
|
|
3
|
3
|
0111101
|
0100001
|
|
4
|
4
|
0100011
|
0011101
|
|
5
|
5
|
0110001
|
0111001
|
|
6
|
6
|
0101111
|
0000101
|
|
7
|
7
|
0111011
|
0010001
|
|
8
|
8
|
0110111
|
0001001
|
|
9
|
9
|
0001011
|
0010111
|
|
注： 0為空白，1為線條
|
-
中線：為輔助碼，作者區分左資料碼與右資料碼之用。中線長度較一般資料為長，邏輯型態為01010。
-
右資料碼：即位於右護線與中線之間的部份。包括五位數產品代碼與一位檢查碼。其編碼方式採為C類編碼規則，如表。
表 EAN-13碼右資料碼邏輯值
|
|
|
C類編碼原則
|
|
字碼
|
值
|
邏輯值
|
|
0
|
0
|
1110010
|
|
1
|
1
|
1100110
|
|
2
|
2
|
1101100
|
|
3
|
3
|
1000010
|
|
4
|
4
|
1011100
|
|
5
|
5
|
1001110
|
|
6
|
6
|
1010000
|
|
7
|
7
|
1000100
|
|
8
|
8
|
1001000
|
|
9
|
9
|
1110100
|
|
注： 0為空白，1為線條
|
-
右護線：為輔助碼，列印長度與左護線、中線相同，邏輯型態亦為101。
-
EAN-13碼的檢查碼的算法與UPC-A碼相同，例如假設一EAN-13碼各碼代號如下：
|
N1
|
N2
|
N3
|
N4
|
N5
|
N6
|
N7
|
N8
|
N9
|
N10
|
N11
|
N12
|
C
|
檢查碼之計算步驟如下：
C1 = N1+ N3+N5+N7+N9+N11
C2 = (N2+N4+N6+N8+N10+N12)× 3
CC = (C1+C2) 取個位數
C (檢查碼) = 10 - CC (若值為10，則取0)
-
部分地區和國家的國別碼如表。
部分國EAN國家代碼
|
代碼
|
國家(或地區)
|
代碼
|
國家
|
|
00~09
|
美國．加拿大
|
50
|
英國．愛爾蘭
|
|
30~37
|
法國
|
690~691
|
中國大陸
|
|
40~44
|
德國
|
88
|
韓國
|
| |
|
885
|
泰國
|
|
471
|
台灣
|
888
|
新加坡
|
|
49
|
日本
|
955
|
馬來西亞
|
EAN8碼

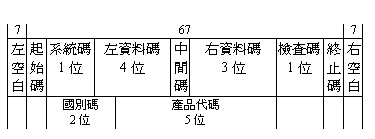

EAN-8碼的結構
EAN縮短碼共有8位數，當包裝面積小於120平方公分以下無法使用標準碼時，可以申請使用縮短碼。其結構與編碼方式如圖所示。包括： 國家號碼與標準碼同。廠商單項產品號碼，系每一項需使用縮短碼的產品均需逐一申請個別號碼。檢查碼的計算方式與標準碼相同。

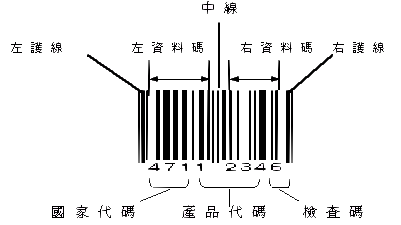

圖 EAN-8碼結構與編碼方式
EAN-8碼的編碼方式大致與EAN-13碼相同，如下所述： EAN-8碼具有以下特點： EAN-8碼共8位數，包括國別碼2位，產品代碼5位，及檢查碼1位。 EAN-8從空白區開始共81個模組，每個模組長0.33mm，條碼符號長度為26.73mm。EAN-8碼左右資料碼編碼規則與EAN-13碼相同。
|
|
|
